Koše na hadice

25.3.2007 09:56:04  - Jiří Sucharda - Aktuality
Se zajímavým nápadem na svépomocnou výrobu užitečné pomůcky k vám dnes přichází hasič z Děčína Petr Záruba


Koše na požární hadice u nás stále ještě nepatří k běžné výbavě požárních automobilů. Jejich výhody při zásahu nás však začínají pomalu přesvědčovat o účelnosti jejich použití. Co zatím stále brání jejich masivnějšímu rozvoji je poměrně vysoká pořizovací cena. Většina výrobců zejména kvůli váze přistupuje ke svařovaným hliníkovým košům plněných vrchem nebo jedním z boků.

Nepodstatným prvkem kromě ceny je také jejich užitná hodnota. Stále se bohužel setkáváme s tím, že zejména tuzemští výrobci požárních automobilů nebo příslušenství vyrobí koše podle zahraničních vzorů, ale chybí jim při tom zkušenosti z vlastní požární praxe a koše pak mají sice hezký design, ale jejich funkce není nejlepší.

Hlavní výhoda košů na požární hadice se ukazuje právě v současné době, kdy první výjezd většiny jednotek vyjíždí v redukovaném početním stavu. Právě v tuto chvíli je díky košům hasič schopen vzít s sebou bezpečně v lehkém přepravním boxu bez problému dvě hadice do jedné ruky, aniž by přitom výrazně zvětšoval svoji šířku. V ideálním případě je jeden hasič schopen i za použití dýchací techniky natáhnout ve velmi krátkém čase funkční hadicové vedení až 80 metrů dlouhé (nebo 60, 40, 20) při provedení jediného spoje! (nepočítáme-li zapojení hadice na stroj, což může a většinou i dělá strojník).

Proto Vám dnes uvádíme příklad z praxe, kdy se vlastního nápadu, ale hlavně také realizace ujal profesionální hasič ze stanice v Děčíně. Několik měsíců nápad nosil v hlavě, pak jej začal realizovat, postupně vylepšovat a dnes všem, kteří mají hlouběji do kapsy a nemohou si dovolit kupované řešení přináší návod, jak si funkční a hlavně vyzkoušené koše vyrobit téměř doma s použitím minimálního vybavení.



Hodnoty pro koše:

Pro hadice typu „C“:

délka 700 mm
šířka 135 mm
výška 350 mm

Pro hadice typu „B“:

délka 700 mm
šířka 155 mm
výška 380 mm

Při výrobě jsme použili běžně prodejnou síť o rozměrech 1000 mm x 2000 mm s roztečí oka 50 mm x 50 mm.

Při rozměřování hlavní části se začíná a končí vždy plným okem a rozměr před ohýbáním je vždy součet dvou výšek a jedné šířky. Kdo má možnost, je výhodné nechat sítě naohýbat na ohýbačce, my jsme pro postupné ohýbání použili ohřev pomocí autogenní soupravy. Po ohnutí hlavní části se ze zbytků pletiva vystřihnou oba boky, které se přivaří na již ohnutou hlavní část. Boky začínají vždy od poloviny oka a mají u koše na „C“ rozměr 350 mm x 135 mm a 275 mm x 135 mm. U koše na „B“ je to obdobné, jen šířka je 150 mm x 380 mm.

Dále ke zapotřebí 4 až 5 mm drát na ucha, celková délka je cca 300 mm, z toho délka madla je 150 mm a jeho boky jsou dlouhé min. 70 mm. Vše se opět svaří, ucha jsou otočná a umísťují se za 4 okem tj. 200 mm od plného boku (ne u zkráceného!) kvůli patřičnému sklonu při chůzi do a ze schodů (poslední fotografie v galerii).

Po dokončení svářečských prací se celý výrobek obrousí a dokončí se povrchová úprava nástřikem nebo jako v našem případě se koše pozinkují.
Po dokončení povrchové úpravy se provede olemování uch vhodným materiálem (v našem případě zahradní hadice) a našijí se pásky se suchými zipy na zajištění hadic. Šířka pásků je společná nejméně 30 mm, délka pak u koše na „C“ 295 mm, z toho je 50 mm počítáno na sešití. U koše na „B“ je to 325 mm, opět 50 mm je počítáno na šití.

Výška košů může být podle možností i vyšší, my jsme byli omezeni místem ve vozidle, ale jsem přesvědčeni, že naše výška odpovídá továrním košům.

Petr Záruba, HZS ÚK, CS Děčín.


01.jpg: Pokud se ti obrázek nezobrazí klikni pravým tlačítkem myši na nějaké místo v obrázku a vyber ZOBRAZIT OBRÁZEK

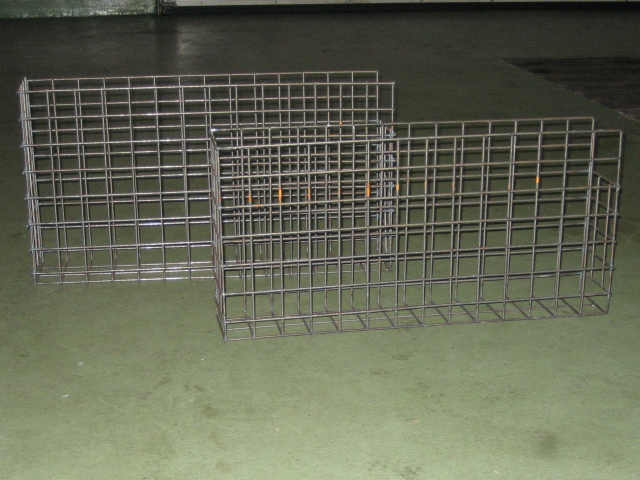

Svařená hlavní část s přivařenými boky, na snímku je dobře vidět rozdíl ve velikosti mezi koši pro "C" a pro "B".

02.jpg: Pokud se ti obrázek nezobrazí klikni pravým tlačítkem myši na nějaké místo v obrázku a vyber ZOBRAZIT OBRÁZEK

Stejná fáze výroby, koše pro porovnání vedle sebe.

03.jpg: Pokud se ti obrázek nezobrazí klikni pravým tlačítkem myši na nějaké místo v obrázku a vyber ZOBRAZIT OBRÁZEK

Záběr z druhé strany, zde si dobře všimněte kratšího boku na pravých stranách obou košů, kde je pak umístěno výstupní hrdlo hadice.

04.jpg: Pokud se ti obrázek nezobrazí klikni pravým tlačítkem myši na nějaké místo v obrázku a vyber ZOBRAZIT OBRÁZEK

Další fáze výroby, přivaření přepravní ucha - důležité je umístění ucha mimo osu koše, smysl této úpravy pochopíte na poslední fotografii v galerii.

05.jpg: Pokud se ti obrázek nezobrazí klikni pravým tlačítkem myši na nějaké místo v obrázku a vyber ZOBRAZIT OBRÁZEK

Hotové svařence koše na "B" po provedeném pozinkování a našití záchytných pásků se suchými zipy.

06.jpg: Pokud se ti obrázek nezobrazí klikni pravým tlačítkem myši na nějaké místo v obrázku a vyber ZOBRAZIT OBRÁZEK

Hotové svařence koše na "C" ve stejné fázi, opět dobře vidět excentrické umístění uch blíže k plnému boku.

07.jpg: Pokud se ti obrázek nezobrazí klikni pravým tlačítkem myši na nějaké místo v obrázku a vyber ZOBRAZIT OBRÁZEK

Koš na "C" připravený k použití. Hotová je úprava rukojetí a koše jsou naplněny dvěmi hadicemi "C".

08.jpg: Pokud se ti obrázek nezobrazí klikni pravým tlačítkem myši na nějaké místo v obrázku a vyber ZOBRAZIT OBRÁZEK

Stejný koš, záběr z druhé strany, nyní je dobře vidět umístění hrdla hadice pro její snadné vysouvání a připojení.

09.jpg: Pokud se ti obrázek nezobrazí klikni pravým tlačítkem myši na nějaké místo v obrázku a vyber ZOBRAZIT OBRÁZEK

Koš na "B" ve finální verzi připravený k zásahu, nebo umístění do vozidla.

10.jpg: Pokud se ti obrázek nezobrazí klikni pravým tlačítkem myši na nějaké místo v obrázku a vyber ZOBRAZIT OBRÁZEK

Stejný koš, záběr z druhé strany.

11.jpg: Pokud se ti obrázek nezobrazí klikni pravým tlačítkem myši na nějaké místo v obrázku a vyber ZOBRAZIT OBRÁZEK

Umístění koše na "C" ve vozidle na stojato.

12.jpg: Pokud se ti obrázek nezobrazí klikni pravým tlačítkem myši na nějaké místo v obrázku a vyber ZOBRAZIT OBRÁZEK

Druhá varianta umístění koše na "C" jiného výrobce na stojato.

13.jpg: Pokud se ti obrázek nezobrazí klikni pravým tlačítkem myši na nějaké místo v obrázku a vyber ZOBRAZIT OBRÁZEK

Umístění koše na "C" ve vozidle na ležato. Zde doporučuji k povšimnutí si na vozidle označování vstupních a výstupních hrdel stejné velikosti, zároveň jejich dalšího značení nad nimi. Dočkáme se někdy těchto levných a praktických drobností i u českých výrobců?

14.jpg: Pokud se ti obrázek nezobrazí klikni pravým tlačítkem myši na nějaké místo v obrázku a vyber ZOBRAZIT OBRÁZEK

Vytahování koše na "C" naležato u německého výrobce z přihrádky, zároveň je zde dobře viditelné zajištění košů v přihrádkách červenými západkami. Barevné, výrazné značení pohyblivých částí je bohužel používáno většinou pouze u zahraničních výrobců.

15.jpg: Pokud se ti obrázek nezobrazí klikni pravým tlačítkem myši na nějaké místo v obrázku a vyber ZOBRAZIT OBRÁZEK

Ideální systém plnění košů je bokem po odklopení víka. Tento způsob jsme vyhodnotili jako nejpraktičtější a zároveň nejpohodlnější, hadice se dobře ukládá i v jednom a přitom nikam nepadá.

16.jpg: Pokud se ti obrázek nezobrazí klikni pravým tlačítkem myši na nějaké místo v obrázku a vyber ZOBRAZIT OBRÁZEK

Slibovaný záběr s vysvětlením důvodu excentricky umístěného ucha. Při uchopení koše se koš samovolně převáží k jedné straně, tím zasahující hasič přenáší, nebo zároveň vysouvá hadici při chůzi do schodů bez toho, aby přitom narážel hranou do schodů!, což zná každý kdo někdy nesl do schodů těžší kufr. Pokud koš není uzpůsoben pro výstup hadice z oboustran, doporučujeme z důvodu více zásahů "do kopce", umístit výstupní místo (kratší stranu boku) na vzdálenější stranu od ucha koše(viz návod).
